大尺寸測量 TESA UNIMASTER

大尺寸測量 TESA UNIMASTER

當談及TESA產品制造并不斷續寫歷史和經驗時，TESA UNIMASTER則是其中之一。

TESA UNIMASTER是可靠與高精度的代名詞，該套裝由通用應用組件構成。用于直接或間接測量最長達幾米的內外徑尺寸。

事實上，在直接測量的過程中，只有測量單元需要校準。因此，無需對連接的加長桿重復此工作。這最大限度的減少了對量具的重新設置。

TESA UNIMASTER  測量裝置

TESA UNIMASTER具有自身的特色，它具有非常高的精度并且很適合大尺寸測量（超過2米）。無論在水平和垂直位置，都能快速適應不同的約束，使大尺寸測量得到控制。

最大誤差表

（例如：2m的最大誤差28μm，沿軸向測量內徑）

TESA UNIMASTER 適用于內外尺寸測量，得益于螺栓能夠適應中心或偏置的測桿, 以及實現測量力轉換使得內部或外部測量方向都有一致的結果。

當接觸點被定位在量具軸上時,
TES UNIMASTER 遵循阿貝原理

當測量大型尺寸時, 諸多因素如重量、剛性和熱膨脹對于此類量儀的持握對精度都有非常巨大的影響, 但TESA UNIMASTER為這些問題中的每個都提供了很好的解決方案。

量儀重量引起的變形壓力最小化是受益于加長桿的剛性, 它們牢固的組合, 堅固的測量螺栓和可選配的支撐輥降低了中心軸的彎曲。

Bessel 支撐點原理圖

在加長桿方面，它本身的獨特材質保護量棒遠離熱傳導，使他們對膨脹不敏感。同時它具有獨特的測量防震系統來確保堅固和耐用性。

該套裝量具的標配附件和加長桿，有助于避免計量制約, 最大限度的減少在測量大型零件時環境和人為引起的不確定性。

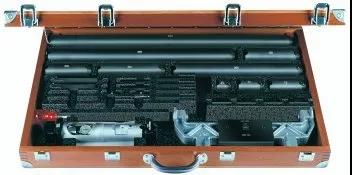

TESA UNIMASTER 完整套裝提供量程為 250 - 1475 mm

(內徑測量 )

得益于其多用途、穩定性和絕對精密，它能滿足高要求領域的需求, TESA UNIMASTER對于航空航天、石油和天然氣工業, 以及大型發動機制造和可再生能源領域的風力發電機等行業仍舊是無可爭辯的基準。

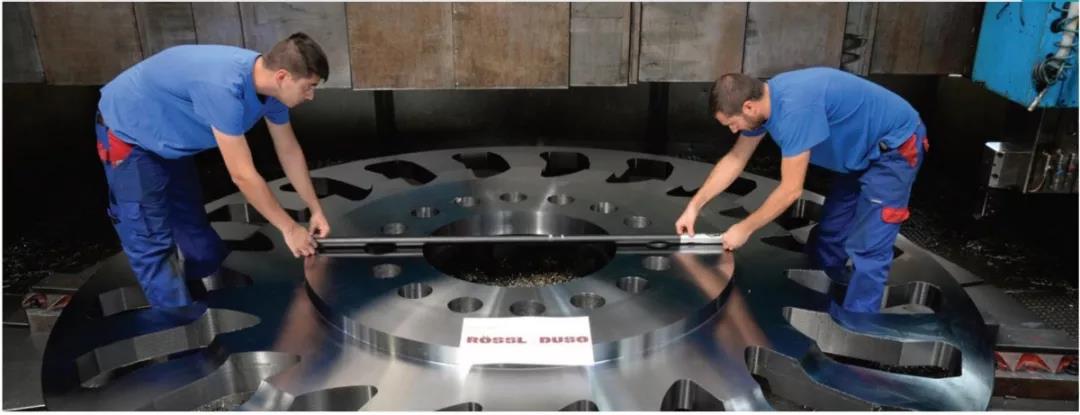

R?ssl & Duso 使用TESA UNIMASTER 測量水斗式水輪機

SR Technics 使用TESA UNIMASTER 測量飛機發動機部件
